1. Снимаем колеса.
2. Выпресовываем опоры рулевых тяг, предварительно открутив с них гайки. Я это делал универсальным съемником шаровых.
3. Оттягиваем пыльник с рулевого карданчика и с помощью воротка с карданом откручиваем болт (полностью!) и вытаскиваем его. Снимаем рулевой карданчик со шлицов.
4. Откручиваем 3 болта, которыми прикручен механизм переключения передач к рулевой рейке.
5. Откручиваем 4 болта кронштейнов рулевой рейки, снимаем кронштейны.
6. Вытаскиваем рейку вместе с рулевыми тягами сбоку из арки правого колеса.
Деффектовка. Реставрация рулевой рейки.
1. Откручиваем контргайки рулевых тяг и откручиваем сами рулевые тяги от рейки.
2. Осматриваем наконечники тяг и шарниры тяг на отсутствие люфта, целостность пыльников.
3. Откручиваем регулировочный винт и пластину. Откручиваем верхнюю чашку и видим подшипник. В моем случае он оказался развалившимся, что давало люфты и подклинивания рейки.
4. После поисков в магазинах был найден подшипник самый близкий по размерам. Номер этого подшипника 16003.
16003 Однорядный радиальный шарикоподшипник NTN
Размеры:
d =17 mm
D =35 mm
B =8 mm
Его внутренний диаметр меньше родного на 1 мм, проблема решается снятием этого 1 мм с червяка рейки на токарном станке.
5. Вытаскиваем саму рейку, осматриваем зубья рейки на целостность. Осматриваем на целостность черявяк.
6. Так же осматриваем втулку внутри рейки, находится с правой стороны рейки. В моем случае оказалась сильно изношена, что давало люфты и шумы. Новая выточена из пластика (не знаю какого) на токарном станке. От 9ки втулка не подходит, разница внутреннего диаметра 4 мм.

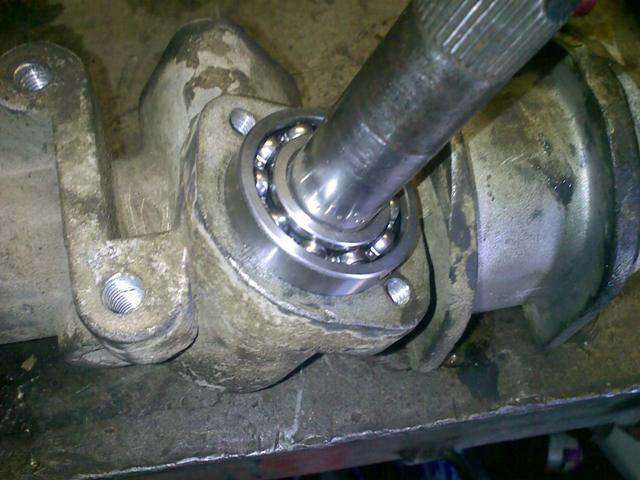

7. Устанавливаем червяка с подшипником.
Нагреваем посадочное место и он входит как по маслу.
8. Смазываем рейку (использовал смазку ШРУСов) и вставляем ее в корпус. Так же набиваем смазку внутрь.
9. Смазываем подшипник смазкой для подшипников.
10. Собираем все в обратном порядке.
Устанавливаем тяги (описано в руководстве по ремонту).
Рекомендую осмотреть карданчик на изношенные шлицы и целостность пыльника.
Устанавливаем рейку на автомобиль в порядке, обратном снятию.
И можем ехать…делать сход-развал. =)
Можно добавить в FAQ в довесок к этой http://www.golf2club...showtopic=12984 теме.
